Force Measuring System Strip-Tension / Web-Tension Meter for Metal Service Centres (IMS Messsysteme GmbH)

Kraft-messsystem

Bandzug- / Bahnzug-messsystem

Bandzug- / Bahnzug-messsystem

IMS Kraftmesssysteme messen kontinuierlich und in Echtzeit den Bandzug.

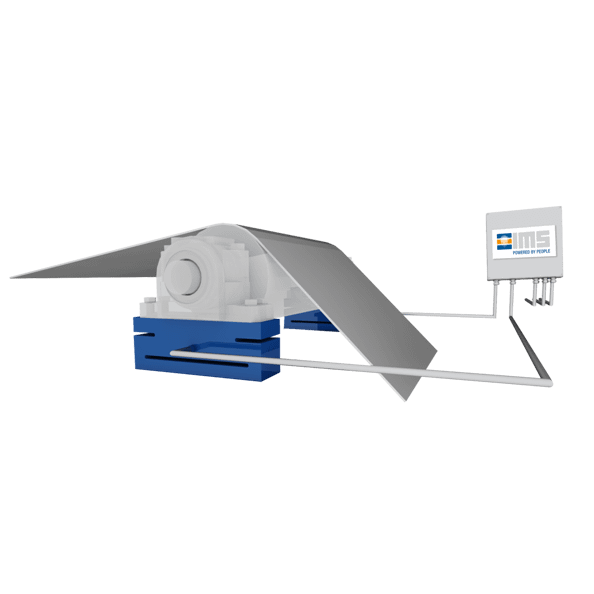

Auf Dehnungsmessstreifen basierende Kraftaufnehmer werden unterhalb der Lagergehäuse montiert, um die Reaktionskraft in Abhängigkeit vom Umschlingungswinkel der Messrolle zu messen.

Optional besteht die Möglichkeit einer Umschlingungswinkelkompensation zur Verwendung eines Bandzugmesssystems zur Regelung des Bandzuges während des Aufwickelns des Coils.

Messung der horizontalen oder vertikalen Kraft

Berechnung der Bandspannung in Abhängigkeit vom Umschlingungswinkel

Besondere Merkmale

Sie haben noch Fragen?

#IMS Expert

Uwe Fliegenschmidt

Reservieren Sie jetzt Ihren persönlichen Beratungstermin!

Wählen Sie bequem zwischen einem terminierten Rückruf, einer Teams-Videokonferenz oder nutzen Sie einfach unser Kontaktformular.

Wir freuen uns auf Ihre Anfrage!

Force Measuring System Strip-Tension / Web-Tension Meter for Metal Service Centres (IMS Messsysteme GmbH)

Kraft-Messsystem
Bandzug- / Bahnzug-Messsystem

Kraft-Messsystem
Bandzug- / Bahnzug-Messsystem

Technische Informationen

Kraftaufnehmer HMK / VMK

Nominale Empfindlichkeit:

0,5 mV/V

Nicht-Reproduzierbarkeit /– Linearität:

≤ 0,05 % / ≤ 0,2 %

Nullpunktabweichung:

≤ 50 ppm / °C

Grenz- / Bruch-Last:

800 % / 1.200 %

Betriebstemperatur / Schutzklasse:

-10 ..+80 °C / IP67

EDS (Elektronisches Datenblatt):

Ja

Messverstärker MMV

Eingangskanäle:

2 optional 4

Zulässiger Brückenwiderstand:

≥ 175 Ω

Versorgungsspannung / Messbereich pro Kanal:

0..15 VDC / ± 0,125..2 mV/V (programmierbar)

Auflösung A/D (Eingabe) – /D/A (Ausgabe) Konverter :

± 3,2767 digit

Abtastrate pro Kanal:

bis zu 1.000 pro Sekunde

Länge des Anschlusskabels:

≤ 30 m

Betriebstemperatur / Schutzklasse

-10 ..+60 °C / IP65

EDS (Elektronisches Datenblatt) Funktion

Ja

Große Auswahl an verfügbaren Feldbusmodulen:

EtherCat, Profibus-DP, Profinet, Ethernet I/P (weitere auf Anfrage)

Analoge Ausgänge:

2 (Strom ± 20 mA oder Spannung ± 10 V)

Digitale Ein- / Ausgänge:

jeweils 4

Betriebsspannung (Netzspannung):

24 VDC (0,2 A)
optional 85-264 VAC 50-60 Hz (0.8 A)
