CCS
Streifenbreitenmessung
STREIFENBREITEN-MESSUNG

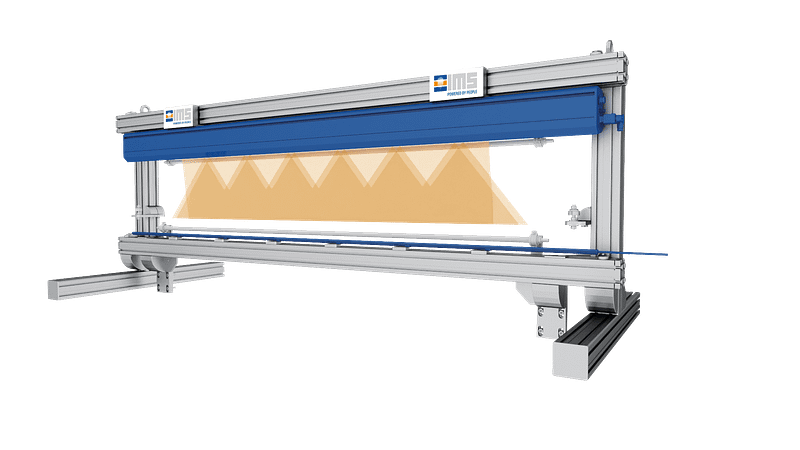

Mit dem CCS-Streifenbreitenmesssystem bietet IMS eine Breitenmessung von Spaltbändern speziell für die Anwendung in Längsteilanlagen an.
Die Streifenbreitenmessung liefert nicht nur bei Stillstand der Anlage exakte Messergebnisse, sondern kontinuierlich über die gesamte Länge des Coils – für jeden Streifen einzeln.
Überschreitungen der Breitentoleranzbereiche werden
während der Produktion unmittelbar erkannt und angezeigt.
Streifenbreitenmessung
optional:
– Erkennung von Bandkantenfehlern
Besondere Merkmale
- zuverlässige IMS-Hardware gewährleistet einen langlebigen und wartungsarmen Betrieb in einer kompakten und leichten Konstruktion
- intelligente Lichtquelle mit Intensitätsregelung
- automatische Schmutzerkennung und Warnung
- stationäre CCS-Messgeräte erfordern keine Wartung
- Online-Visualisierung der Ergebnisse und Berichterstellung über benutzerdefinierte Ergebnisschnittstelle für jeden einzelnen Streifen
-
optional:
- Abblassystem für Kamera- / Hinterleuchtungseinheit
- DAkkS zertifiziertes Kalibriernormal
Reservieren Sie jetzt Ihren persönlichen Beratungstermin!
Wählen Sie bequem zwischen einem terminierten Rückruf, einer Teams-Videokonferenz oder nutzen Sie einfach unser Kontaktformular.
Wir freuen uns auf Ihre Anfrage!
CCS
Streifenbreitenmessung
STREIFENBREITENMESSUNG
Technische Informationen
Materialdaten
Typischer Dickenbereich:
bis zu 6 mm, aber nicht darauf beschränkt
max. Geschwindigkeit:
bis zu 350 m/min, aber nicht darauf beschränkt
Breite:
bis zu 2.400 mm, aber nicht darauf beschränkt
Anzahl der Streifen:
nicht begrenzt
min. Streifenbreite:
3 mm
min. Abstand zwischen den Streifen:
1 mm
Länge:
nicht begrenzt / kontinuierliche Überprüfung
Messsystemdaten
Messgerätetyp:
fest montierter Rahmen oder beweglicher C-Rahmen
Strahlenquelle:
intelligente LED-Hinterleuchtung
Kameratyp:
CCS (16 Kameras pro Cluster)
Typische Arbeitsabstand Kamera:
235 mm
Typischer Abstand Hintergrundbeleuchtung:
125 mm
Messdynamik
Abtastrate:
bis zu 28 kHz
Messgenauigkeit
Streifenbreitengenauigkeit:
± 0,05 mm (2 σ) typisch
