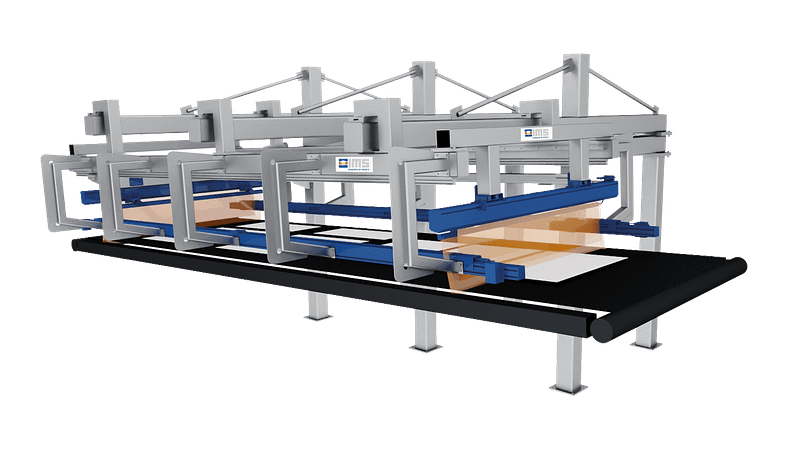

Das CCS Tafelgeometrie-Messsystem wird für die präzise Tafelgeometriemessung standardmäßig zwischen der Schere und dem Stapelsystem installiert.
Die Messung basiert auf optischer Reflexion, bei der die gesamte Schnittkante erfasst wird. Dabei ist das Messsystem in der Lage, die Länge (L), Breite (W), die Diagonalen (D1, D2), Winkel (A, B) und Rechtwinkligkeit (S) für jedes Blech zu messen.
Die Speicherung der Messergebnisse ist selbstverständlich fester Bestandteil des Systems.
Länge
Breite
Rechtwinkligkeit
Parallelität
optional
– Säbel
– Bleche mit schrottminimierenden Formen wie Trapez und Raute
Besondere Merkmale
- zuverlässige IMS-Hardware gewährleistet einen langlebigen und wartungsarmen Betrieb in einer kompakten und leichten Konstruktion
- hochpräzise Messungen auf einer Vielzahl von Materialoberflächen (von matt bis glänzend)
- hohe Abtastraten durch eingebettete FPGA-Bildverarbeitung
- kontinuierliche Tafelgeometriemessung mit extrem hoher Genauigkeit
- geeignet für Querteilanlagen sowie Multi-Querteilanlagen
- Qualitätsberichte für jedes einzelne Blech / Platte
- Online-Visualisierung der Ergebnisse und Berichterstellung über benutzerdefinierte Ergebnisschnittstelle
