Durch die kontinuierliche, berührungslose Echtzeitmessung detektiert das Röntgen-Mittendickenmesssystem die Dicke des Messguts in der Bandmitte.

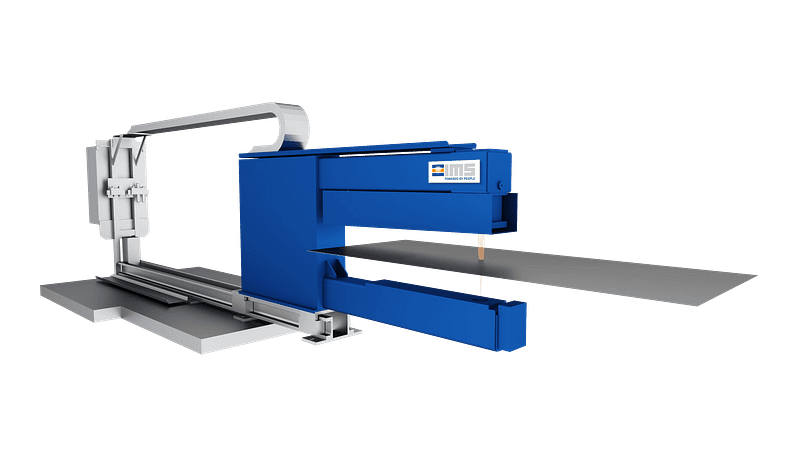

Das Material wird bei diesem Messverfahren von einer einzigen Röntgenstrahlenquelle durchstrahlt, die in dem unteren Ausleger des C-Messbügels montiert ist.
Ein oder drei im oberen Ausleger verbaute Ionisationskammern empfangen die verbleibende Strahlung, wandeln diese in elektrische Signale um und ermitteln aufgrund derer die exakte Dicke des Messguts.
optional:
– Messung des Dickenquerprofils
– Bandgeschwindigkeits- / Längenmessung mit integriertem Laser im oberen Ausleger
Besondere Merkmale
- anpassbares Design und Software
- automatische Berechnung der Legierungskorrektur
- Fernwartbarkeit
- Schlüsselkomponenten wie Messumformer, Röntgen-Kompaktgenerator inkl. Röntgensteuergerät und Ionisationskammern (Detektoren) werden bei IMS Messsysteme GmbH, Deutschland, entwickelt und gefertigt
-
Röntgen-Kompaktgenerator inkl. Röntgensteuergerät
- hohe Stoß - und Vibrationsfestigkeit
- wartungsfreie / -arme Hochspannungsstecker
- wartungsfreundlich
-
Detektoren (Ionisationskammern):
- steckbar
- keine Kühlung erforderlich
- sehr lange Lebensdauer
- höchste Signalstabilität
- wartungsfrei -
Röntgenquelle (Metall-Keramik-Röhren)
- mit konstantem Hochspannungsniveau betrieben, keine Standardmagazine
- großer Unterschied zwischen maximaler und Betriebslast (lange Lebensdauer)
