XR Mittendickenmesssystem

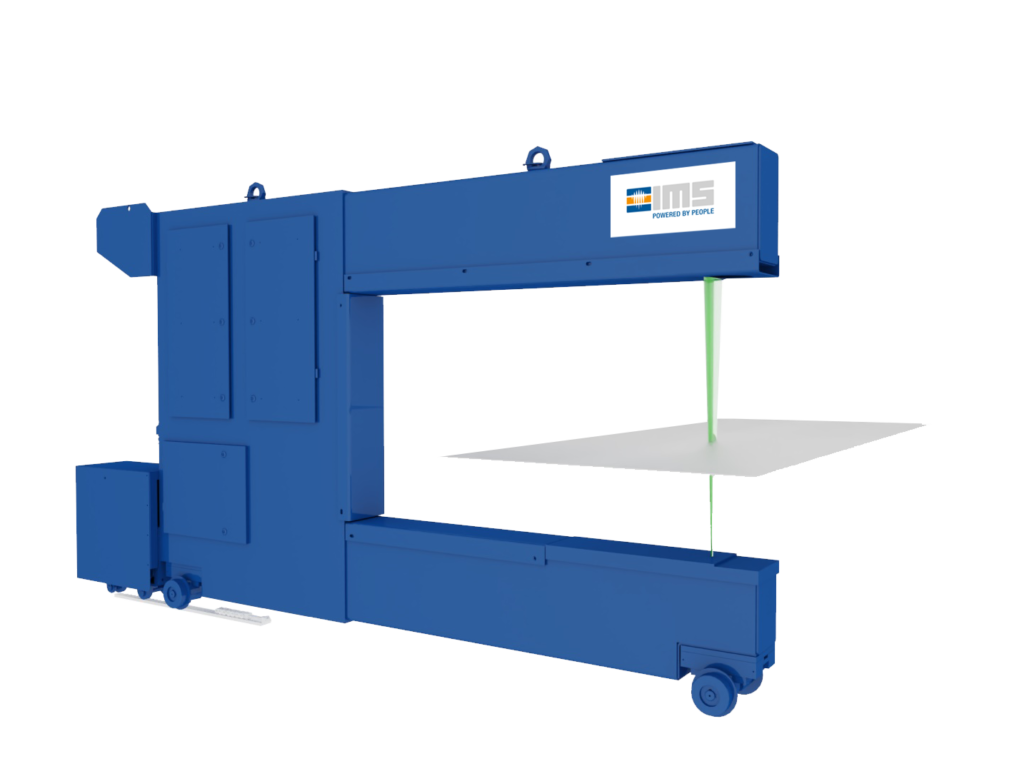

XR traversierendes Dickenprofilmesssystem
XR traversierendes Dickenprofilmesssystem
Durch eine kontinuierliche, berührungslose Echtzeitmessung detektiert das XR Mittendickenmesssystem die Dicke des Messguts in der Bandmitte. Optional kann der Messbügel der XR Mittendickenmessung als traversierendes Messsystem ausgeführt werden und somit das Dickenquerprofil messen.
Das Material wird bei diesem Messverfahren von einer einzigen Röntgenstrahlenquelle durchstrahlt, die in dem unteren Ausleger des C-Messbügels montiert ist.
Im oberen Ausleger des C-Rahmens ist eine der Messaufgabe entsprechende Anzahl von Ionisationskammern verbaut, welche die nicht durch das Messgut absorbierte Reststrahlung der Röntgenquelle empfangen und diese in elektrische Signale umwandeln, aufgrund derer die exakte Dicke des Messguts berechnet und protokolliert wird.
Mittendickenmessung (auch als feste Messstelle lieferbar)
optional:
– Messung des Dickenquerprofils
– intergrierte Temperaturmessung
Besondere Merkmale
- C-Rahmen mit individualisierbaren Abmessungen
- automatische Berechnung der Legierungskorrektur
- Fernwartbarkeit
- Schlüsselkomponenten - wie Messumformer und Ionisationskammern (Detektoren) - werden bei IMS Messsysteme GmbH, Deutschland, entwickelt und gefertigt
-
Röntgen-Kompaktgenerator inkl. Röntgensteuergerät:
- hohe Stoß- und Vibrationsfestigkeit
- wartungsfreie / -arme Hochspannungsstecker
- wartungsfreundlich
-
Detektoren (Ionisationskammern):
- steckbar
- keine Kühlung erforderlich
- sehr lange Lebensdauer
- höchste Signalstabilität
- wartungsfrei -
Röntgenquelle (Metall-Keramik-Röhren)
- mit konstantem Hochspannungsniveau betrieben, keine Standardmagazine
- großer Unterschied zwischen maximaler und betrieblicher Belastung (lange Lebensdauer)
Fragen Sie unseren IMS Experten
Martin Schulte im Walde
Reservieren Sie jetzt Ihren persönlichen Beratungstermin!
Wählen Sie bequem zwischen einem terminierten Rückruf, einer Teams-Videokonferenz oder nutzen Sie einfach unser Kontaktformular.
Wir freuen uns auf Ihre Anfrage!
XR Mittendickenmesssystem
XR traversierendes Dickenprofilmesssystem
XR traversierendes Dickenprofilmesssystem
Technische Informationen
Materialdaten (typisch für Aluminium Walzwerke)
Typischer Dickenbereich:
> 0 bis 180 mm
Geschwindigkeit:
720 m/min, aber nicht darauf beschränkt
Breite:
bis 4.300 mm, aber nicht darauf beschränkt
Messsystemdaten
Messsystemtyp:
verfahrbarer C-Rahmen
Strahlenquelle:
Röntgenröhre (Metall-Keramik)
Messdynamik
Analoge Zeitkonstante:
10 ms
Zykluszeit Datenverarbeitung:
10 ms
Zykluszeit Datenausgabe:
10 ms
Messgenauigkeit (2 Sigma-Werte)
Linearität:
0,05 %
Langzeitdrift (10 Std):
0,1 %
Reproduzierbarkeit:
0,07 %
Statistisches Rauschen (10 ms):
0,1 %, nicht besser als ±10 μm (für den max. Dickenbereich)
