XR SSMC
Multikanal-Dickenprofilmesssystem
Multikanal-Dickenprofilmesssystem
Das XR SSMC Multikanal-Dickenprofilmesssystem misst kontinuierlich und in Echtzeit sowohl die Banddicke, als auch das Dickenquerprofil.

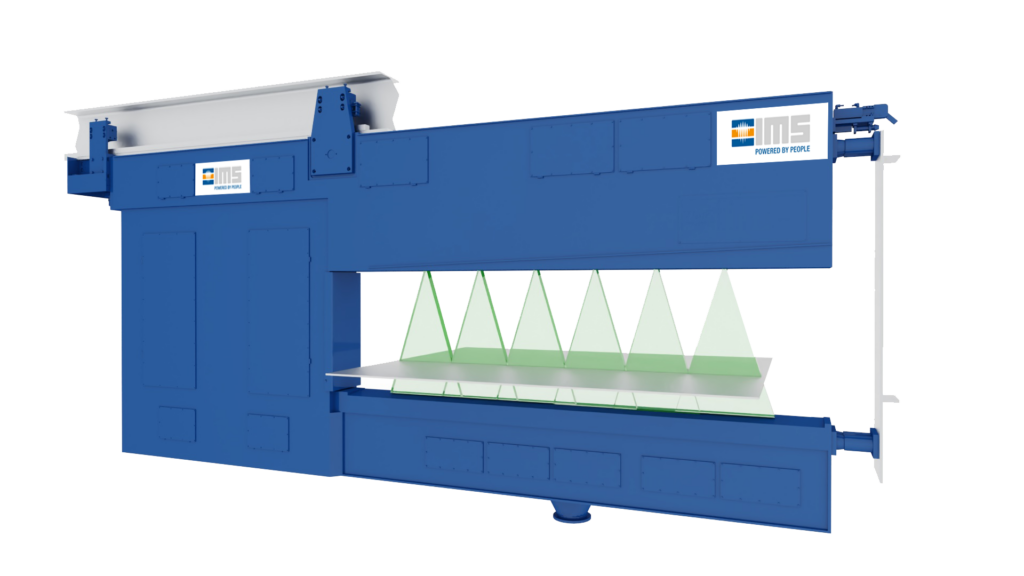

Hierfür sind in dem Messbügel mehrere Segmente verbaut, die sich jeweils aus einer Strahlenquelle im oberen Ausleger sowie einer messgutbreitenabhängigen Anzahl von Detektoren im unteren Teil des Bügels zusammensetzen und jeweils einen Messkanal der Multikanal Dickenprofilmessung bilden. Das Messgut wird bei diesem System von oben nach unten durchstrahlt. Die Ionisationskammern (Detektoren) empfangen die nicht durch das Material absorbierte Reststrahlung und wandeln diese in elektrische Signale um, an Hand derer die exakte Dicke des Materials berechnet wird.
Die Mittenmessstelle liefert die Daten für die Regelung (AGC) des Walzgerüstes. Die restlichen Detektoren liefern die Profildaten, aus denen die wichtigen Keil- und Profilwerte ermittelt werden.
kontinuierliche Dickenmessung in Rollgangmitte
kontinuierliche Erfassung des Banddickenquerprofils
Erfassung der Breite und Mittenverschiebung
Berechnung der Keil- und Profilwerte
schnellste und lückenlose Querprofilerfassung im Vergleich zu anderen Messsystemen mit Querprofilfunktion
kontinuierliche Gewährleistung der Mittendickenerfassung
stereoskopisches Design und somit Erfassung des Querkontureinflusses
Besondere Merkmale
- C-Rahmen, schmale Konstruktion
- alle Messflecken in einer Linie quer zum Band
- optional mit integrierter Temperaturmessung lieferbar
-
Röntgenhochspannungsgenerator:
- bei IMS Messsysteme GmbH, Deutschland, hergestellt
- kompaktes System, einfache Montage
- konstante Röntgenhochspannung, kein Standardmagazin erforderlich
- wartungsfreie Hochspannungskabel
-
Ionisationskammern (Detektoren)
- bei IMS Messsysteme GmbH, Deutschland, hergestellt
- steckbares Design
- keine seperate Kühlung erforderlich
- mechanisch hoch belastbar
- sehr lange Haltbarkeit
- hervorragende Stabilität (Driftverhalten)
- Redundanz bei Verwendung mehrerer Detektoren
Fragen Sie unseren IMS Experten
Martin Schulte im Walde
Reservieren Sie jetzt Ihren persönlichen Beratungstermin!
Wählen Sie bequem zwischen einem terminierten Rückruf, einer Teams-Videokonferenz oder nutzen Sie einfach unser Kontaktformular.
Wir freuen uns auf Ihre Anfrage!
XR SSMC
Multikanal-Dickenprofilmesssystem
Multikanal-Dickenprofilmesssystem
Technische Informationen
Materialdaten
Typischer Dickenbereich:
> 0 bis 40 mm
Geschwindigkeit:
> 0 – 12 m/s
Breite:
bis 3.000 mm
Messsystemdaten
Messsystemtyp:
C-Rahmen
Strahlenquelle:
Röntgenröhre (max. 75 kV/2,5 mA)
Messdynamik
Analoge Zeitkonstante:
ca. 20 ms
Zykluszeit Datenverarbeitung:
10 ms
Zykluszeit Datenausgabe CL:
10 ms
Zykluszeit Datenausgabe Profil:
einstellbare Scanzeit
Messgenauigkeit
Reproduzierbarkeit:
≤ 0,07%
Linearität:
≤ 0,05 %
Langzeitdrift (10 Std):
≤ 0,1 %
Statistisches Rauschen (10 ms):
≤ 0,1 %
Messen.Inspizieren.Detektieren.
Produktkatalog für Aluminiumwalzwerke
- Erfahren Sie mehr über das Produktportfolio unserer hochpräzisen Messsysteme für Aluminium Warmband Walzwerke und Kaltband Walzwerke
- Standardsysteme für die Messung und Detektion von Brammendimension, Dicke, Dickenprofil, Länge, Breite, Temperatur, Geschwindigkeit, 2D Oberflächeninspektion sowie diverse Sondersysteme
- Sonderanfertigungen auf Kundenwunsch möglich
