Walzbarrendimensions-Messsystem
Walzbarrendimensions-Messsystem
Die Herstellung von Walzbarren erfolgt überwiegend im Blockgießverfahren. Das Ergebnis sind hochwertige Barren mit präzisen Abmessungen. Nichtsdestotrotz ist es notwendig, diese Barren für den eigentlichen Walzprozess aufzubereiten.
Die messtechnische Erfassung der Außenkontur mittels des Walzbarrendimensions-Messsystem (Walzbarrendimensionsmessung) dient dem weiteren Produktionsschritt als Vorgabe. Die sogenannte Walzhaut der Barrenoberflächen wird durch einen Schäl- / Fräsprozess entfernt, Kopf und Seitenflächen werden durch einen Kantenschnitt auf das benötigte Endmaß gebracht.
Nach dem anschließenden Erwärmen / Homogenisieren in Tief- und / oder Stoßöfen werden die Walzbarren dem weiteren Walzprozess zugeführt.
Walzbarrendimensionsmessung als Vorgabe /Ergebnis für weitere Produktionsschritte
Besondere Merkmale
- Anpassbares Design und Software
- Fernwartbarkeit
- Berechnung von Volumen und Gewicht
Sie haben noch Fragen?
#IMS Expert
Martin Schulte im Walde
in der Branche bekannt und geschätzt. Besonders beeindrucken diese durch ihre Lebensdauer, bei konstanter Performance.
Unsere Messsysteme lassen unsere Kunden stets den bekannten Schritt im Wettbewerb voraus sein.
Unser Motto: „Präzision aus Leidenschaft und Qualität aus Überzeugung“ ist das entscheidende Kriterium für die Entwicklung unserer hochpräziser Messsysteme, von denen viele weltweit Markteinführungen waren und sind.
Diesen Pioniergeist seit mehr als 30 Jahren aktiv unterstützen zu dürfen, sowie die Leidenschaft zur Präzision, ist für mich jeden Tag aufs Neue eine Herausforderung, die mich auch nach all den Jahren weiterhin motiviert und begeistert.
Es genügt mir nicht, dass man nur zur Sache spricht. Man muss zu den Menschen sprechen und deshalb ist es mein persönliches Ziel, Sie durch die Qualität meiner Beratung und meiner Begleitung durch den Kaufprozess zu geleiten, mit Ihnen genau das Messsystem zu entwickeln, das die Lösung für Ihre konkreten Messaufgaben ist und speziell auf ihren individuellen Anwendungsfall zugeschnitten wurde.“
Sie haben noch Fragen?
Reservieren Sie jetzt Ihren persönlichen Beratungstermin!
Wählen Sie bequem zwischen einem terminierten Rückruf, einer Teams-Videokonferenz oder nutzen Sie einfach unser Kontaktformular.
Wir freuen uns auf Ihre Anfrage!
Walzbarrendimensions-Messsystem
Walzbarrendimensions-Messsystem
Technische Informationen
Materialdaten
Typischer Dickenbereich:
400 bis 600 mm (aber nicht darauf begrenzt)
Breite:
800 bis 2.700 mm (aber nicht darauf begrenzt)
Länge:
Bis zu 9 m (aber nicht darauf begrenzt)

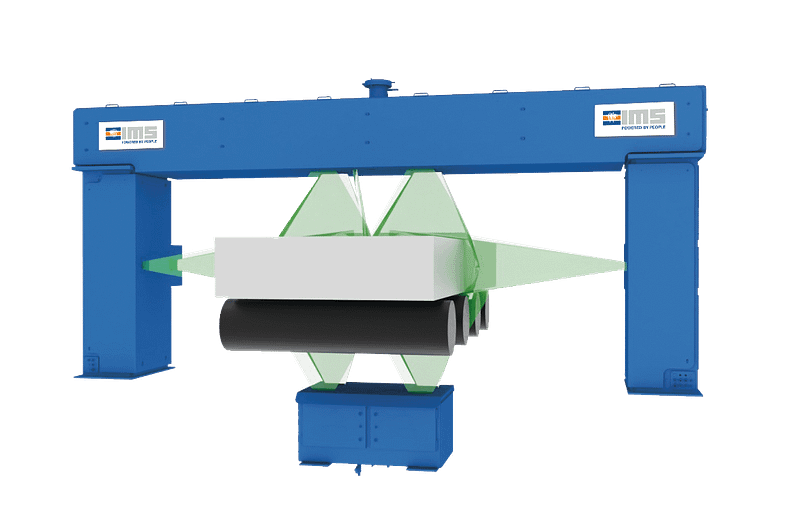

Messsystemdaten
Messsystemtyp:
fest montierter Messrahmen
Sensortyp:
3D Sensoren, bestehend aus Linienlaser und CMOS Kameras
Messdynamik
Abtastgeschwindigkeit:
25 ms / Scan
Messgenauigkeit
Messgutbreite (2-Sigma):
+/- 1mm
Messgutlänge (2-Sigma)
Geschwindigkeitssensor + zwei:
± 5 mm plus 0,05% der Walzbarrenlänge
Messgutdickenprofil- / kontur (2-Sigma):
+/- 1mm
