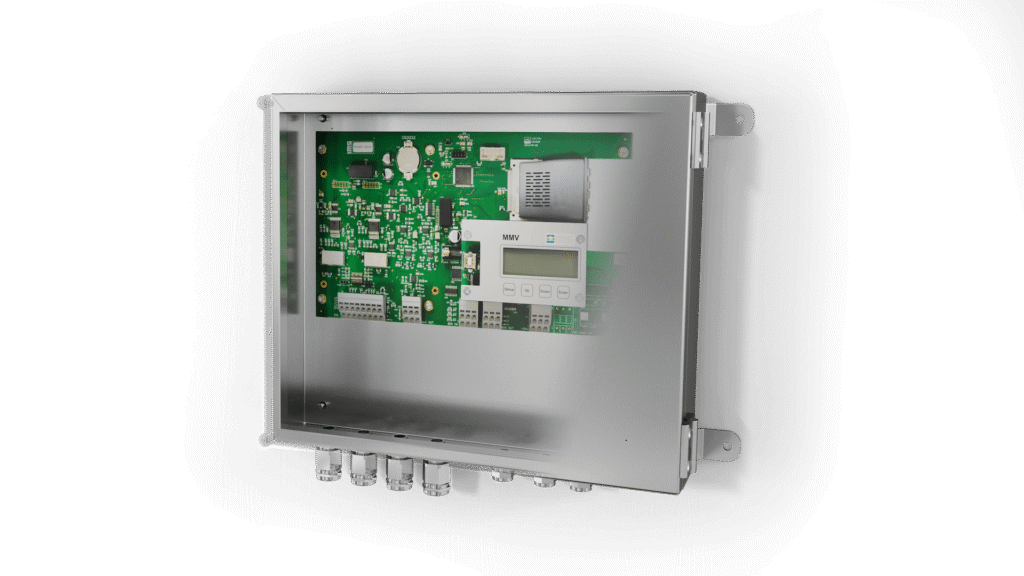

EdgerKraft Controller
Der IMS EdgerKraft Controller (MMV) ist ein modularer Messverstärker zur hochpräzisen Verarbeitung von Kraftmesssignalen aus IMS-Kraftaufnehmern. Die vollständig digitale Signalverarbeitung sorgt für hohe Messgenauigkeit, einfache Parametrierung und maximale Flexibilität.
Der Standard-MMV verfügt über zwei Eingangskanäle, die bei Bedarf auf bis zu vier Kanäle erweitert werden können. Für die Integration in Automatisierungs- und Leitsysteme stehen Analogausgänge (±20 mA, ±10 V) sowie optional gängige Feldbusschnittstellen wie EtherCAT und Profinet zur Verfügung.
Dank integrierter Bedieneinheit mit LCD-Display, digitaler Konfiguration und optionaler PC-Software lässt sich der Controller schnell in Betrieb nehmen und komfortabel verwalten. Darüber hinaus eignet er sich ideal für die Modernisierung bestehender Anlagen, da vorhandene IMS-Kraftaufnehmer weiter genutzt werden können.
Wichtigste Vorteile
- Universell kompatibel mit allen IMS-Kraftaufnehmern
- Volldigitale Konfiguration für maximale Flexibilität
- Modular erweiterbar auf bis zu 4 Messkanäle
- Feldbusfähig (z. B. EtherCAT, Profinet) für einfache Integration
- Ideal für Nachrüstungen ohne Austausch bestehender Sensoren
- Schnelle Inbetriebnahme dank Display, Tastatur und PC-Software
Einfache Integration und schnelle Inbetriebnahme

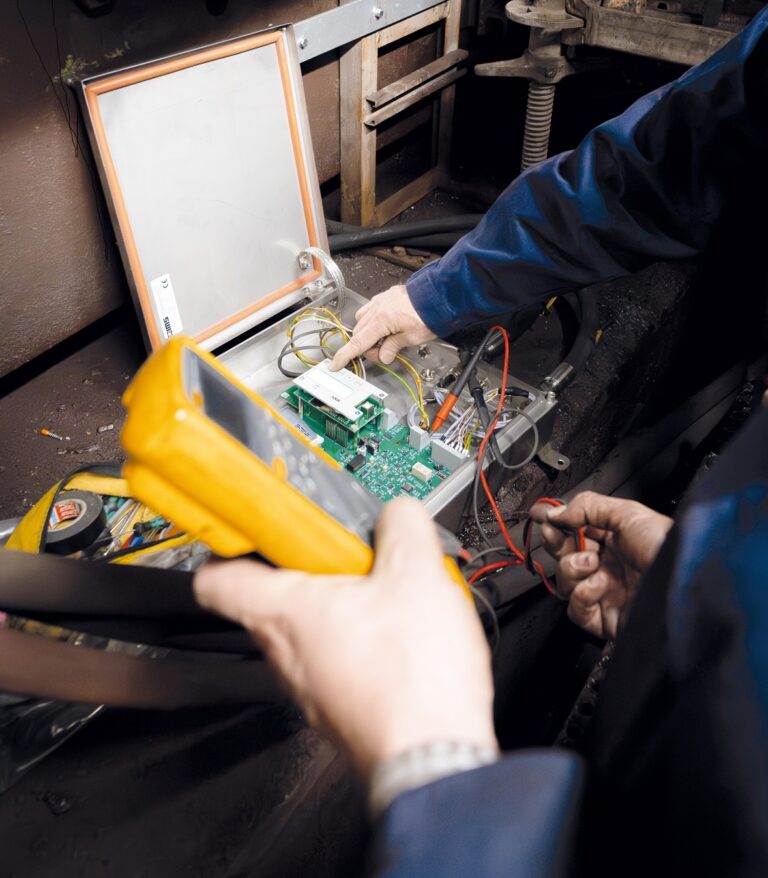

Das integrierte LCD-Display mit Tastatur ermöglicht eine schnelle und intuitive Inbetriebnahme direkt vor Ort. Da die meisten Systeme bereits vorkonfiguriert ausgeliefert werden, reduziert sich der Installationsaufwand auf ein Minimum.
Für eine komfortable Parametrierung und Auswertung steht optional die Windows-Software MMV Configurator zur Verfügung. Sie ermöglicht die einfache Konfiguration, Datenspeicherung und Offline-Analyse der Messdaten. Individuelle Gerätekonfigurationen können auf Wunsch bereits ab Werk bereitgestellt werden.
| Eingangswiderstand | 2 optional 4 |
| Zulässiger Brückenwiderstand | ≥ 175 Ω |
| Brückenwiderstand | 0 ~ 15 VDC (pro Kanal separat per Software programmierbar) |
| Eingangssignalbereich | ± 0,125 mV/V ~ 2 mV/V (pro Kanal separat per Software programmierbar) |
| Auflösung des A/D-Converters | ± 32.767 Digit (16 Bit) |
| Abtastungen pro Sekunde | bis zu 2.000 |
| Stromversorgung | 24 VDC / 0,2A optional 100-240 VAC / 0,8A / 50-60Hz |
| Betriebstemperaturbereich | -10 °C ~ 60 °C (14 °F ~ 140 °F ) |
| Schutzart gemäß EN60529 (IEC529) | IP65 |
| Feldbus (optional) | verfügbar:
|
| Auflsöung des D/A-Converters | ± 32.767 Digit (16 Bit |
| Analogausgänge | 2 x Stromausgang ±20 mA (optionall 4 ~ 20 mA) oder 2 x Spannungsausgang ±10V keine galvanische Trennung |
| Digitale Eingänge | 4 Optokoppler-Eingänge |
| Digitale Ausgänge | 4 Optokoppler-Ausgänge |
